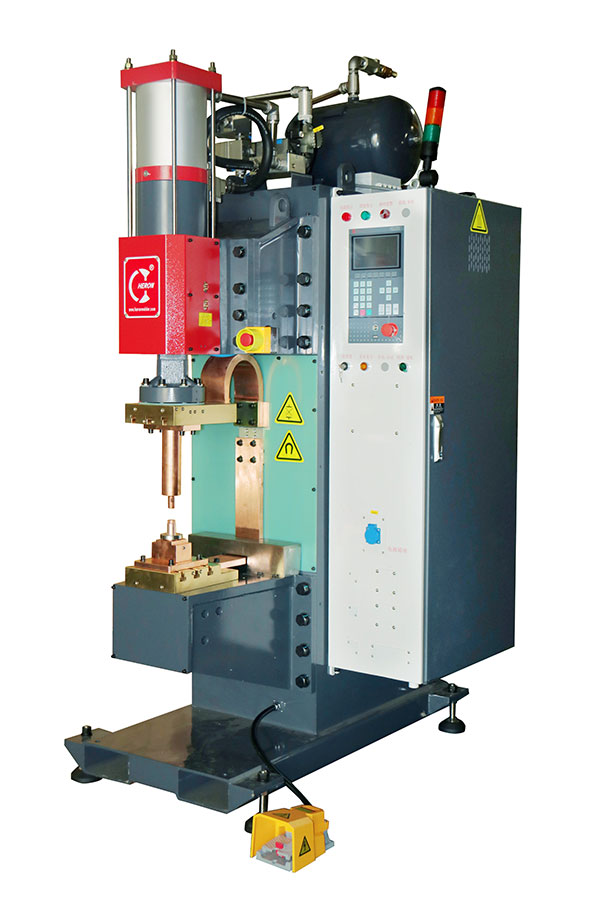

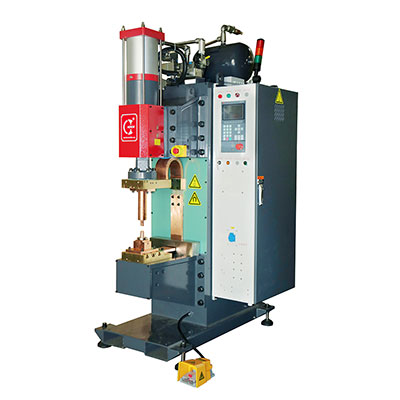

Máquina de soldar por resistencia de frecuencia media 25KVA-220KVA (Máquina de soldar por puntos estacionaria, máquina de soldar por proyección)

Máquina de soldar por resistencia de frecuencia media serie MFH de alta configuración
  • Máquina de soldar por puntos y por proyección de frecuencia media (ajustable) 220KVA / 250KVA / 330KVA / 440KVA
  • Máquina de soldar por puntos y por proyección de frecuencia media 220KVA / 250KVA / 330KVA / 440KVA
  • Máquina de soldar por puntos y por proyección de frecuencia media (ajustable) 500KVA / 660KVA / 750KVA / 880KVA
  • Máquina de soldar por puntos y por proyección de frecuencia media 500KVA / 660KVA /750KVA / 880KVA

Aplicación
Se usan en casos que se requieran soldaduras en puntos y proyección, como soldaduras de acero al carbón o inoxidable, aluminio, cobre, entre otras aleaciones.

Características
1. Cuenta con un rodillo ram.
2. La potencia vas desde los 220KVA a 880KVA.
3. La corriente de derivación máxima va desde 40KA a 110KA.
4. A una presión atmosférica de 6 bares, la presión de soldadura varía entre estos valores: 10000~24000N.
5. Un riel de guía se utiliza en esta clase de soldadora.
6. La profundidad de la garganta óptima es de 950 mm.
7. Un cilindro de un golpe está integrada en esta máquina, aunque un cilindro doble y un cilindro servoeléctrico compatibilizan con nuestro equipo. Estos dos cilindros son opcionales.

Parámetros técnicos
Modelo # DB-220-**0** DB-250-**0** DB-330-**0** DB-440-**0** DB-500-**0** DB-660-**0** DB-750-**0** DB-880-**0**
Capacidad nominal KVA 220 250 330 440 500 660 750 880
Fuente de alimentación V/Φ/Hz 380V/3Φ/50Hz
Corriente primaria máxima A 180 169 224 280 339 447 508 596
Corriente primaria MM2 5*16 5*16 5*16 25 3*50+16+25 3*50+16+25 3*50+16+25 3*50+16+25
Corriente de derivación máxima KA 40 45 58 59.9 70 85 90 110
Ciclo de servicio nominal % 20 20 20 20 20 20 20 20
Tensión en vacío secundario V 10.4 12.5 13 10.4 12.5 10.4 12.5 10.4
Tamaño del cilindro de soldadura Φ*L ￠200*150 ￠200*100 Φ200*150 Φ200*150 Φ250*150 Φ250*150 Φ250*150 Φ250*150
Presión de funcionamiento máxima @ 0.5MPa N 15200 15000 15000 15200 24000 24000 24000 24000
Presión de aire comprimido MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consumo de agua fría L/MIN 12 15 18 20 20 24 24 24
Consumo de aire comprimido L/ punto de soldadura 5.84 9.24 9.24 9.24 14.43 14.43 14.43 14.43
Profundidad de garganta MM 400 444 310 400 444 310 310 310
Espacio del brazo MM 403 425 435 400 424 400 400 400
Tamaño de electrodo MM Φ30 Φ30 * * Φ30 * * *
Dimensiones H(MM) 2364 1800 2413 2284 1900 2507 2507 2507
L(MM) 1275 1159 1210 1274 1339 1200 1200 1200
W(MM) 985 500 864 985 610 920 920 920

Heron fabrica máquinas de soldar de manera profesional. Desde el año 1997, hemos estado proveyendo máquinas de soldar por punto y resistencia MFDC, máquinas de soldar por resistencia de descarga de condensador, y sistemas de soldadura robóticas para clientes de todo el mundo.
