Máquina de soldar por resistencia de metal de frecuencia media MFDC

Máquina de soldar por resistencia de frecuencia media 25KVA-220KVA (Máquina de soldar por puntos estacionaria, máquina de soldar por proyección)

Máquina de soldar por puntos estacionaria, máquina de soldar por proyección de resistencia media de configuración baja serie MFB

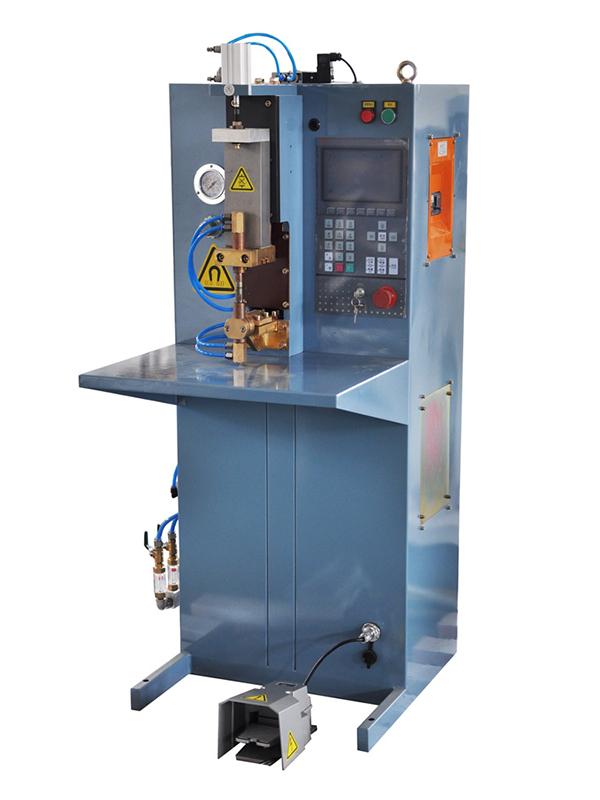

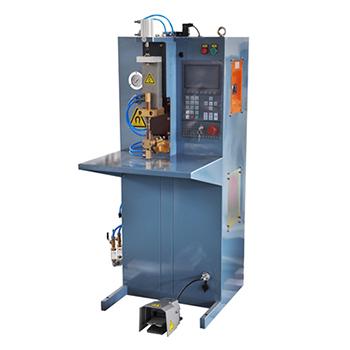

Máquina de soldar por puntos estacionaria, máquina de soldar por proyección de resistencia media 25KVA / 55KVA
Consulta

Aplicación
Se usan para soldar accesorios y soldadura de cobre de componentes de interruptores de baja tensión.

Características
  • La potencia vas desde los 25KVA a 220KVA.
  • La corriente de derivación máxima va desde 15.5KA a 40KA.
  • A una presión atmosférica de 6 bares, la presión de soldadura varía entre estos valores 480~15000N.
  • La profundidad de la garganta óptima es de 230mm.
  • Un cilindro de un golpe está integrada en esta máquina, aunque un cilindro doble y un cilindro servoeléctrico compatibilizan con nuestro equipo. Estos dos cilindros son opcionales.
Parámetros técnicos
Modelo # DB-25-**1** DB-55-**1** DB-110-**1** DB-165-**1** DB-220-**1**
Capacidad nominal KVA 25 55 110 165 220
Fuente de alimentación V/Φ/Hz 380V/3/50Hz
Corriente primaria máxima A 17 60 75 112 149
Cable primario MM2 5*16 5*16 5*16 5*16 5*16
Corriente de derivación máxima KA 14 18 24 30 40
Ciclo de servicio nominal % 20 20 20 20 20
Tensión en vacío secundario V 7.2 7.8 10.4 13 10.4
Tamaño del cilindro de soldadura Φ*L Φ50(32)*50 Φ63*50 Φ100*50 Φ100*50 Φ100*50
Presión de funcionamiento máxima @ 0.5MPa N 1000 1500 3920 3920 3920
Presión de aire comprimido MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consumo de agua fría L/MIN 6 6 8 12 12
Consumo de aire comprimido L/ punto de soldadura 0.54 1.43 2.28 2.28 2.28
Profundidad de garganta MM 235 203 231 235 239
Espacio del brazo MM 230 276 260 260 258
Tamaño de electrodo MM Φ25.4 Φ25.4 Φ25.4 Φ25.4 Φ25.4
Dimensiones H(MM) 1461/901 1510 1478/954 1790/954 964
L(MM) 831/672 992 962/707 869/707 707
W(MM) 688/490 1220 1004/503 860/524 542

Heron fabrica máquinas de soldar de manera profesional. Desde el año 1997, hemos estado proveyendo máquinas de soldar por punto y resistencia MFDC, máquinas de soldar por resistencia de descarga de condensador, y sistemas de soldadura robóticas para clientes de todo el mundo.
