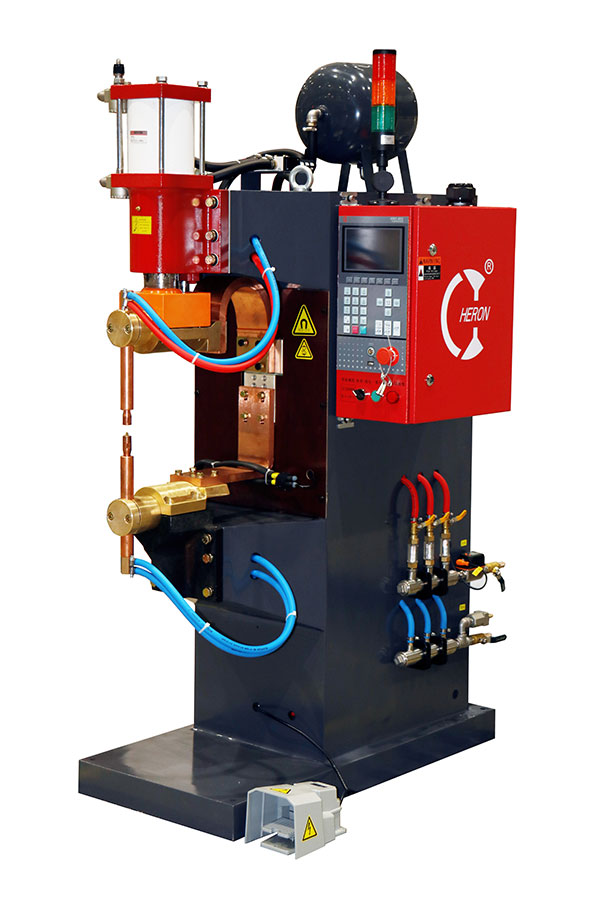

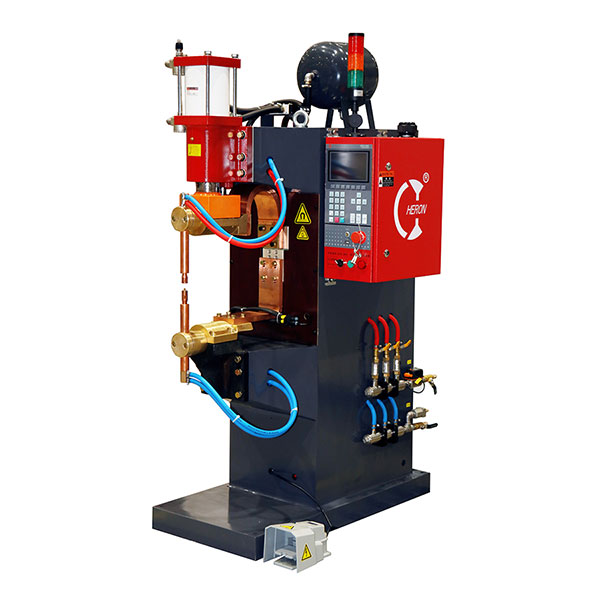

Máquina de soldar eléctrica de frecuencia media 55KVA-440KVA (Máquina de soldar por puntos estacionaria, máquina de soldar por proyección)

Máquina de soldar por resistencia de frecuencia media de baja configuración serie MFE
  • Máquina de soldar por puntos, máquina de soldar por proyección 55KVA/110KVA
  • Máquina de soldar por puntos, máquina de soldar por proyección de media frecuencia 165KVA / 220KVA / 250KVA / 440KVA

Aplicación
Se usan en casos que se requieran soldaduras en puntos y proyección, como soldaduras de acero al carbón o inoxidable, aluminio, cobre, entre otras aleaciones.

Características
1. La potencia vas desde los 55KVA a 440KVA.
2. La corriente de derivación máxima va desde 18KA a 60KA.
3. A una presión atmosférica de 6 bares, la presión de soldadura varía entre estos valores: 2510N a 15000N.
4. Un riel de guía se utiliza en esta clase de soldadora. La profundidad de la garganta óptima es de 950 mm.
5. Un cilindro de un golpe está integrada en esta máquina, aunque un cilindro doble y un cilindro servoeléctrico compatibilizan con nuestro equipo. Estos dos cilindros son opcionales.

Parámetros técnicos
Modelo # DB-55-**0** DB-110-**0** DB-165-**0** DB-220-**0** DB-250-**0** DB-440-**0**
Capacidad nominal KVA 55 110 165 220 250 440
Fuente de alimentación V/Φ/Hz 380V/3Φ/50Hz
Corriente primaria máxima A 37 75 112 149 169 298
Cable primario MM2 5*16 5*16 5*16 5*16 5*16 3*50+16+25
Corriente de derivación máxima KA 18 24 30 40 45 59.9
Ciclo de servicio nominal % 20 20 20 20 20 20
Tensión en vacío secundario V 8.9 10.4 13 10.4 12.5 10.4
Tamaño del cilindro de soldadura Φ*L Φ80*60/Φ32*50 Φ100*60 Φ160*100 Φ160*100 Φ200*100 Φ200*150
Presión de funcionamiento máxima @ 0.5MPa N 2510 3920 10000 10000 15000 15000
Presión de aire comprimido MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consumo de agua fría L/MIN 6 8 12 12 15 20
Consumo de aire comprimido L/ punto de soldadura 1.43 2.28 5.84 5.84 9.24 9.24
Profundidad de garganta MM 371 424 444 444 444 310
Espacio del brazo MM 329 410 425 425 425 398
Tamaño de electrodo MM Φ25 Φ30 Φ30 Φ30 Φ30 *
Dimensiones H(MM) 1541 1758 1800 1800 1800 2432
L(MM) 901 1009 1159 1159 1159 1375
W(MM) 500 500 500 500 500 650

Heron fabrica máquinas de soldar de manera profesional. Desde el año 1997, hemos estado proveyendo máquinas de soldar por punto y resistencia MFDC, máquinas de soldar por resistencia de descarga de condensador, y sistemas de soldadura robóticas para clientes de todo el mundo.
