Durante el proceso de remachado autoperforante al ras (FSPR), la remachadora alimenta automáticamente los remaches en el cabezal de remachado. Al presionar, el material se corta y se envía mediante un remache, que luego se presiona y se forma mediante herramientas debajo para unir dos partes.

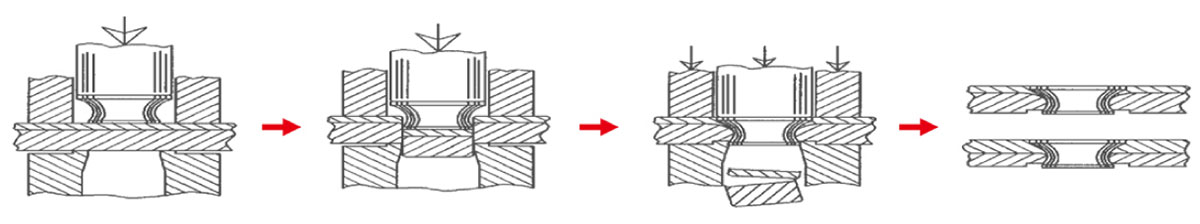

Proceso de remachado autoperforante al ras
Flush Self-Pierce Riveting Process

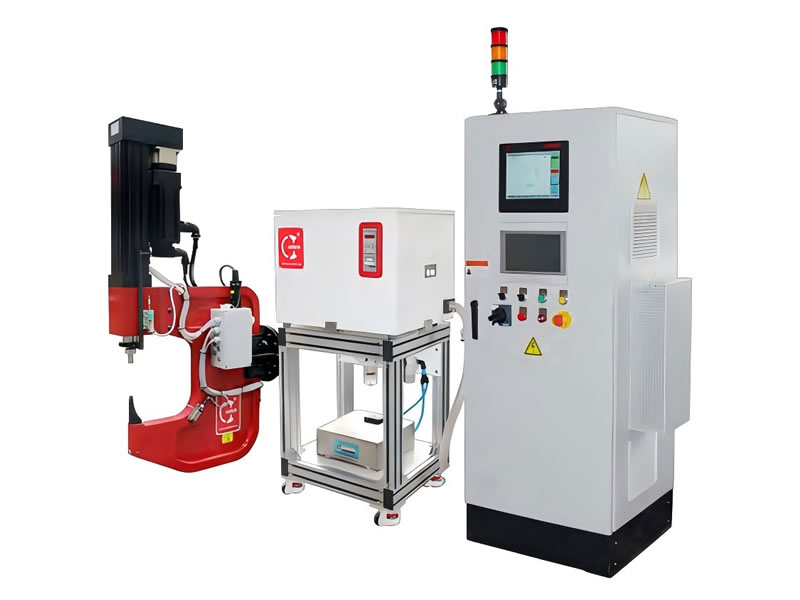

Pistola remachadora autoperforante de descarga, ZM6-080-C22001
Pistola remachadora autoperforante de descarga, ZM6-080-C22001

La pistola remachadora autoperforante ded descarga servo (FSPR) ZM6 incorpora un sensor de fuerza interno con galgas extensométricas (80 kN), lo que la hace ideal para remachado de alta precisión basado en la monitorización controlada por fuerza y desplazamiento. Esta pistola remachadora FSPR optimizó el peso total de la máquina y minimizó el espacio de instalación. Al mismo tiempo, el diseño de centro de gravedad equilibrado garantiza un excelente rendimiento al integrarse con brazos robóticos.

Especificaciones
Modelo # ZM6-080-C22001
Fuente de alimentación V/⌀/Hz 220/1/50
Presión máxima de aire MPa 0.5
Fuerza de prensa kN 80
Carrera total mm 100
Carera de potencia mm 10
Dimensiones (LxAnxAl) mm 827x213x1526

Características
  • Ofrece una reducción de hasta un 40% en la distancia al borde del remache en comparación con los sistemas tradicionales de remachado autoperforante (SPR).
  • Admite apilamientos multicapa de hasta 9.1mm de espesor.
  • Resistencia de unión de hasta 1800MPa.
  • Produce uniones uniformes y fiables sin afectar el diseño del cuerpo.
  • La mínima deformación de la pieza permite una unión estable de materiales mixtos, como fibra de carbono + aluminio y acero de alta resistencia + aluminio fundido a presión.
  • Presenta un diseño modular que permite cambios de matriz y ajustes rápidos.
  • Frecuencia de cambio de herramienta significativamente reducida en comparación con el SPR convencional.
  • La monitorización de calidad en línea integrada y el control de bucle cerrado garantizan una evaluación en tiempo real y una estabilidad constante del proceso.

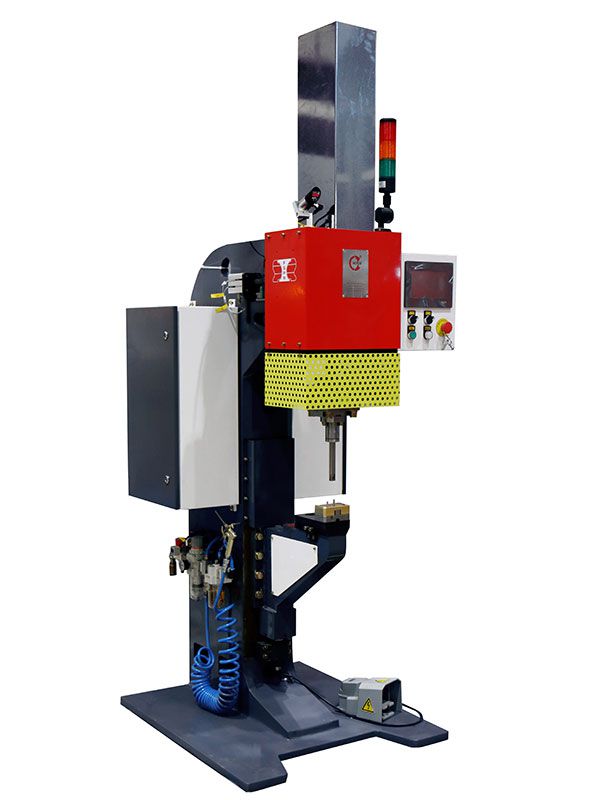

Remachadora autoperforante estacionaria, ZMY-008-001-18002
Remachadora autoperforante estacionaria, ZMY-008-001-18002

La remachadora autoperforante estacionaria aplica una estructura de piso con buena rigidez corporal. El proceso de prensado se realiza mediante un cilindro de potencia neumático-hidráulico.

Especificaciones
Modelo ZMY-008-001-18002
Fuente de alimentación V/Φ/Hz 220/1/50
Max. presión de aire Mpa 0.6
Fuerza de prensa kN 74
Carrera total mm 100
Carrera de potencia mm 12
Dimensiones (LxAnxAl) mm 800x960x2400

Características
  • Alta velocidad de operación y salida de fuerza de prensado
    Se aplica aire comprimido para impulsar el proceso de prensado. Con un mecanismo de conversión de presión de aire / aceite, se puede lograr una alta velocidad de operación y una alta salida de fuerza de prensado. La salida de fuerza de prensa también se puede ajustar convenientemente. De este modo, se garantiza un mejor rendimiento en comparación con los dispositivos de prensado hidráulicos tradicionales.
  • Ajuste y mantenimiento convenientes
    La salida de fuerza de prensado es ajustable tanto en el proceso de presión normal como en el proceso de aumento de presión, lo que se puede lograr simplemente ajustando la presión de aire de entrada; por lo tanto, el dispositivo es más conveniente para el mantenimiento y, en ese sentido, se garantiza un menor costo.
  • Automático y seguro
    La remachadora autoperforante estacionaria equipa un sistema de control completamente automático, en el que también se ofrece el modo manual con funciones de parada de emergencia e interruptor de avance lento hacia arriba / abajo. El estado de funcionamiento en tiempo real se puede adquirir convenientemente, lo que garantiza una mayor eficiencia y seguridad; por lo tanto, se reduce el consumo de tiempo del mantenimiento de la parada, lo que garantiza un menor costo de mano de obra y una mejor seguridad.
Alicate remachador para robot industrial, F04-000734
Alicate remachador para robot industrial, F04-000734

La remachadora autoperforante al ras acoplable está altamente integrada y equipada con funciones de prueba y control. El control automático se logra mediante una simple conexión entre la remachadora y el robot o la estación de trabajo.

Los protocolos de comunicación entre el alicate de remachado y el PLC o robot son personalizables, las opciones incluyen profinet, cc-link, etc.

Especificaciones
Modelo F04-000734
Fuente de alimentación V/Φ/Hz 220/1/50
Max. presión de aire Mpa 0.5
Fuerza de prensa kN 80
Carrera total mm 100
Carrera de potencia mm 10
Dimensiones (LxAnxAl) mm 1000x1000x2400

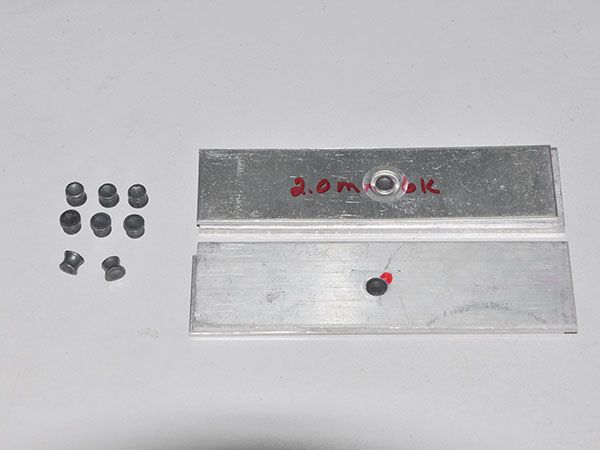

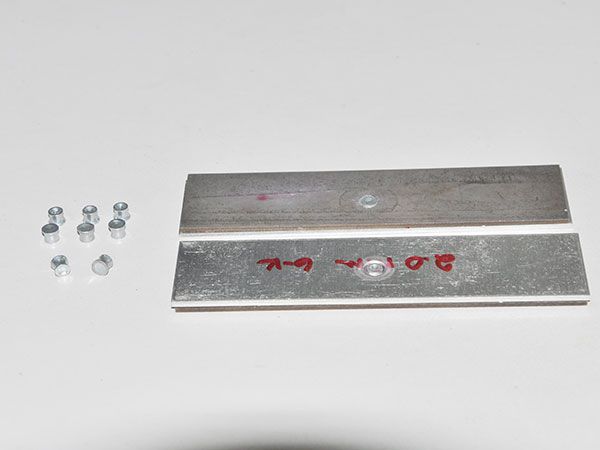

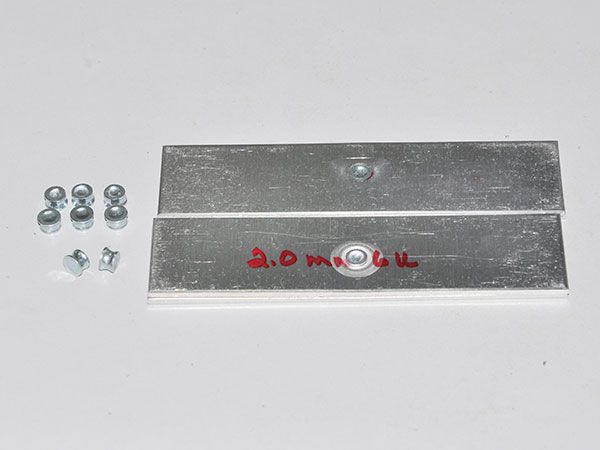

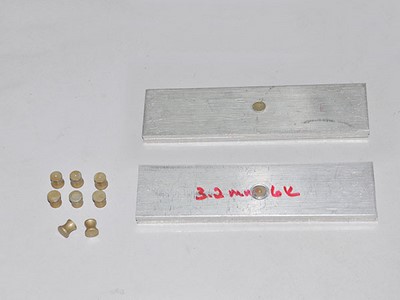

Remache autoperforante
  • Remache autoperforante
  • Remache autoperforante
  • Remache autoperforante
  • Remache autoperforante
