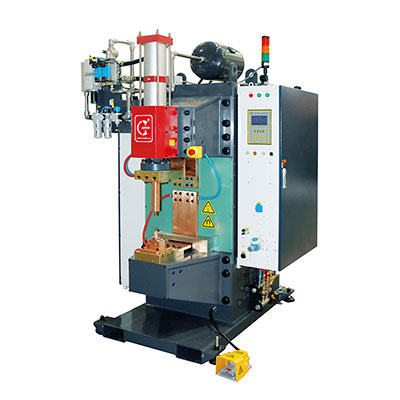

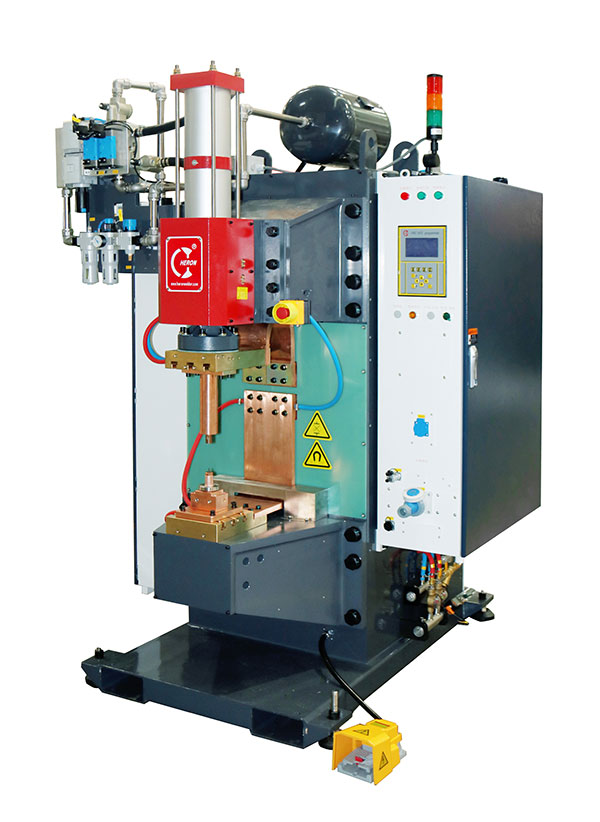

Máquina de soldar por resistencia de descarga de condensador 10KJ-120KJ (Máquina de soldar por puntos, máquina de soldar por proyección)

  • Máquina de soldar por resistencia de descarga de condensador 10000J /15000J
  • Máquina de soldar por resistencia de descarga de condensador 20000J ~50000J
  • Máquina de soldar por resistencia de descarga de condensador 80000J /120000J

Aplicación
Soldadura de proyección entre la tuerca de tornillo, soldadura de acero de formación en caliente y acero galvanizado.

Descripción
Heron ofrece dos clases de estructuras de soldadora por resistencia de descarga de condensador: tipo C y tipo Gantry, que cuenta con un controlador HRC211, una máquina de soldar de descarga de condensador serie CDWH y un sistema de control de calidad en tiempo real para mejorar la confiabilidad de la soldadura. Además, el sistema también utiliza la transmisión de parámetros de soldadura computarizada mientras se suelda.

Parámetros técnicos
Modelo # DR-10000-** DR-15000-** DR-20000-** DR-25000-** DR-30000-** DR-35000-** DR-40000-**
Volumen del condensador μf 20000 30000 40000 50000 60000 70000 90000
Capacidad nominal KVA 45 60 45 100 100 135 135
Fuente de alimentación V/￠/Hz 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50
Corriente primaria máxima A 79 79 79 132 132 158 158
Cable primario MM2 25 25 50 50 50 50 50
Corriente de derivación máxima KA 80 100 130 140 140 175 230
Ciclo de servicio nominal % 50 50 50 50 50 50 50
Tensión en vacío secundario V 11/13 15/18 19/23 20/26.6 20/26.6 27/30 27/30
Tamaño de cilindro de soldadura ￠*L φ200*150 φ300*150 φ300*150 φ300*150 φ300*150 φ300*150 φ250*150
Presión de funcionamiento máxima @ 0.5MPa N 15000 34000 34000 34000 34000 34000 47000
Presión de aire comprimido MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consumo de agua fría L/MIN 8 8 10 10 10 10 10
Consumo de aire comprimido L/ punto de soldadura 9.24 20.78 20.78 20.78 20.78 Personalizado Personalizado
Profundidad de garganta MM 390 280 390 390 390 306 306
Espacio del brazo MM 400 301 400 400 400 401 401
Tamaño de electrodo MM * * * * * * *
Dimensiones H(MM) 2303 2437 2437 2437 2437 2437 2437
L(MM) 1495 1500 1500 1500 1500 1500 1500
W(MM) 1069 1451 1451 1451 1451 1451 1451

Características
1. La potencia vas desde los 10KJ a 120KJ.
2. La corriente de derivación máxima va desde 90KA a 1000KA.
3. A una presión atmosférica de 6 bares, la presión de soldadura varía entre estos valores 15KN a 240KN.
4. La guía de rombo se configura como estándar para la clase de soldadora.
5. La profundidad de la garganta óptima es de 950mm.
6. Un cilindro de un golpe está integrada en esta máquina, aunque un cilindro doble y un cilindro servoeléctrico compatibilizan con nuestro equipo. Estos dos cilindros son opcionales.

Heron is engaged in making resistance welding system, is an experienced 10KJ-120KJ capacitor discharge resistance welding machine manufacturer and welding solution provider. Since 1997 we have been offering wide range of capacitor discharge resistance spot welders, resistance projection welders, resistance seam welding machines and robotic welding system for global customers.
