Máquina de soldar por resistencia AC 25KVA-150KVA (Máquina de soldar por puntos, máquina de soldar por proyección)

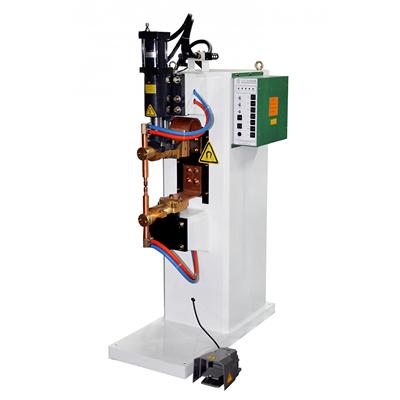

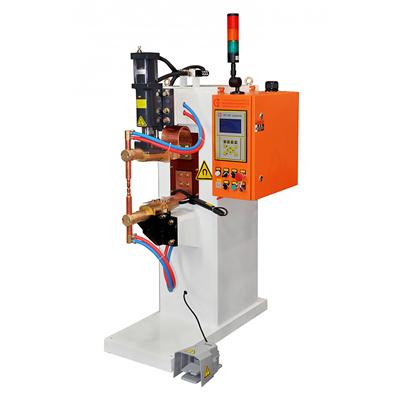

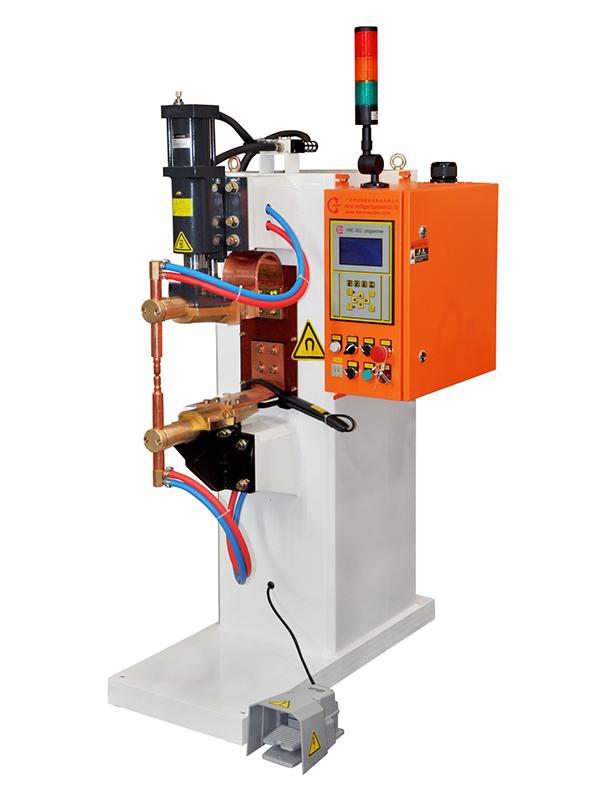

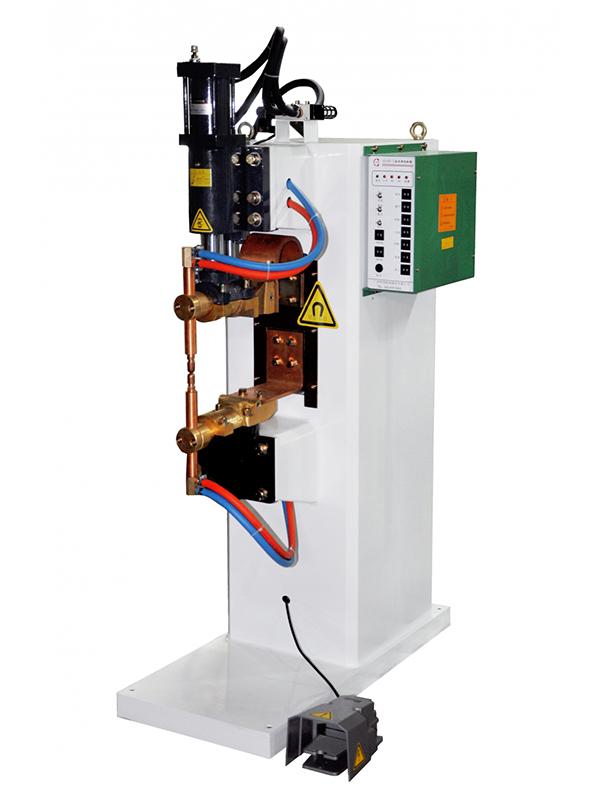

  • Máquina de soldar por resistencia AC 25KVA / 35KVA / 50KVA
  • Máquina de soldar por resistencia AC 25KVA / 35KVA / 50KVA

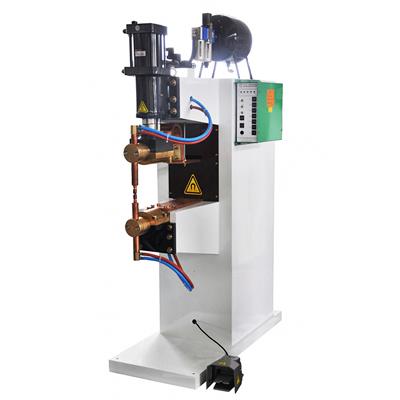

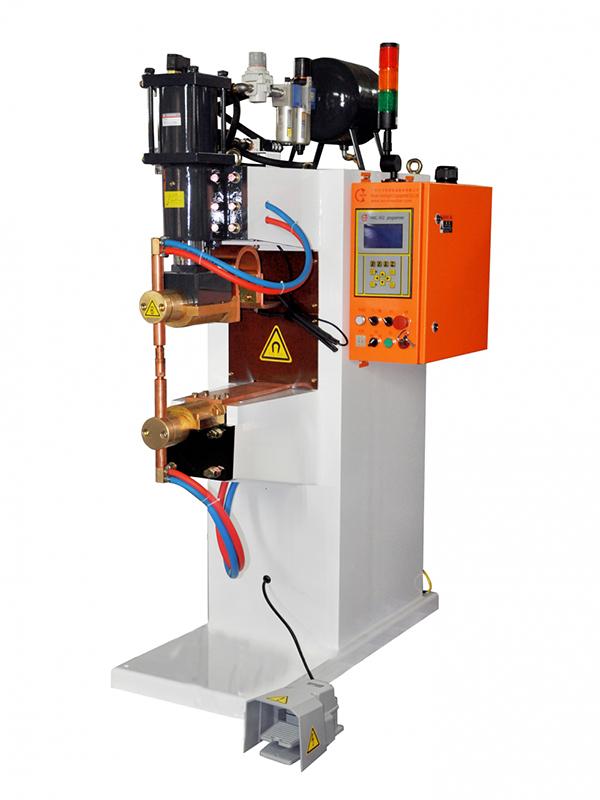

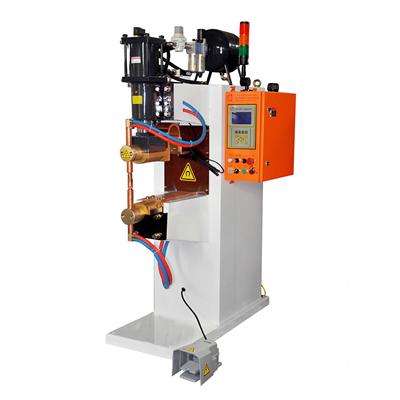

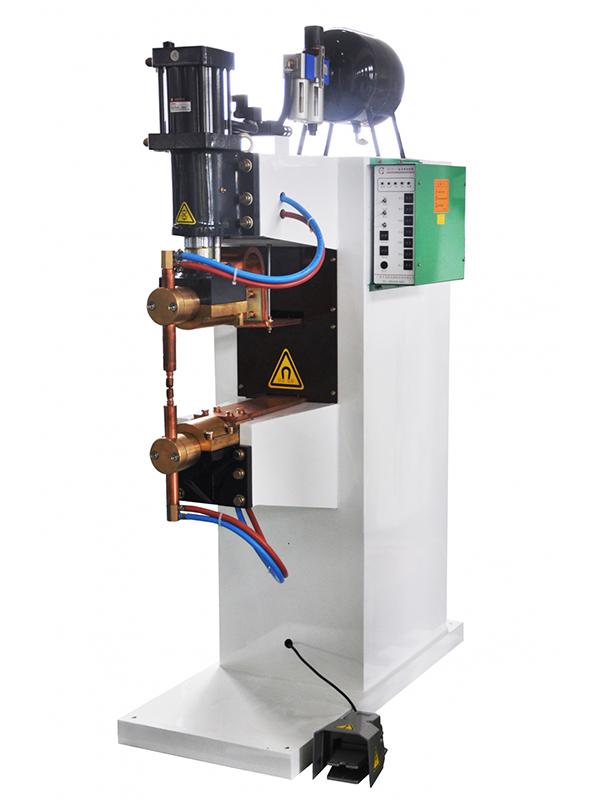

  • Máquina de soldar por resistencia AC 80KVA / 100KVA / 125KVA / 150KVA
  • Máquina de soldar por resistencia AC 80KVA / 100KVA / 125KVA / 150KVA
Consulta

Aplicación
Se utiliza para soldaduras por puntos y de proyección en metales ferrosos.

Características
  • La potencia es de 25KVA a 150KVA.
  • La corriente de derivación máxima va desde 12KA a 34KA.
  • A una presión atmosférica de 6 bares, la presión de soldadura varía entre estos valores 2510N a 15000N.
  • El riel guía circular es de uso estándar para los procesos de soldadora.
  • La profundidad de la garganta óptima es de 950 mm.
  • Un cilindro de un golpe está integrada en esta máquina, aunque un cilindro doble y un cilindro servoeléctrico compatibilizan con nuestro equipo. Estos dos cilindros son opcionales.
Parámetros técnicos
Modelo # DN-25-** DN-35-** DN-50-** DN-80-** DN-100-** DN-125-** DN-150-**
Capacidad nominal KVA 25 35 50 80 100 125 150
Fuente de alimentación V/￠/Hz 380/1PH/50HZ
Corriente primaria máxima A 47 65 94 150 187 234 280
Cable primario MM2 16 16 25 50 50 120 120
Corriente de derivación máxima A 15500 19000 24000 25000 26000 28000 34000
Ciclo de servicio nominal % 50 50 50 50 50 50 50
Tensión en vacío secundario V 4.2 5.2 6.1 7.6 8.6 9.5 11.2
Tamaño de cilindro de soldadura ￠*L ￠80*60 ￠80*60 ￠100*60 ￠125*100 ￠160*100 ￠160*100 ￠200*100
Presión de funcionamiento máxima @ 0.5MPa N 2500 2500 3900 6000 10000 10000 15000
Presión de aire comprimido MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consumo de agua fría L/MIN 6 6 8 8 8 8 10
Consumo de aire comprimido L/ punto de soldadura 1.43 1.43 2.28 3.56 5.84 5.84 9.24
Profundidad de garganta MM 380 377 370 540 540 540 540
Espacio del brazo MM 333 331 329 364 364 364 364
Tamaño de electrodo MM φ25 φ25 φ25 φ30 φ30 φ30 φ30
Dimensiones H(MM) 1472 1472 1472 1803 1803 1803 1803
L(MM) 959 959 959 1284 1284 1284 1284
W(MM) 400 400 430 500 500 500 500

Heron fabrica máquinas de soldar de manera profesional. Desde el año 1997, hemos estado proveyendo máquinas de soldar por punto y resistencia MFDC, máquinas de soldar por resistencia de descarga de condensador, y sistemas de soldadura robóticas para clientes de todo el mundo.
