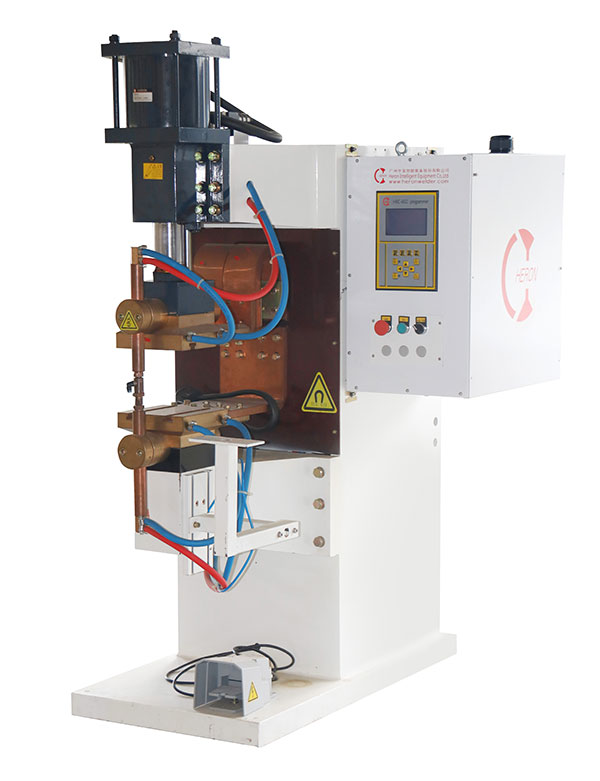

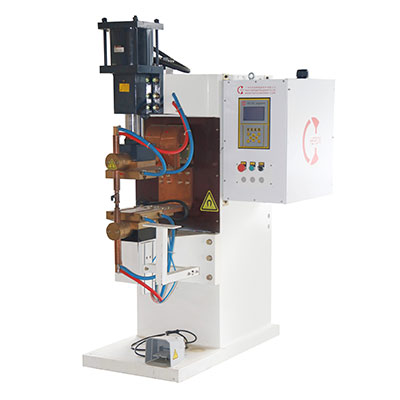

Máquina de soldar por resistencia AC 50KVA-500KVA (Máquina de soldar por puntos, máquina de soldar por proyección)

Consulta

Aplicación
Se utiliza para soldaduras por puntos y de proyección en metales ferrosos.

Características
  • La potencia es de 50KVA a 500KVA.
  • La corriente de derivación máxima va desde 12KA a 76KA.
  • A una presión atmosférica de 6 bares, la presión de soldadura varía entre estos valores 2510N a 24000N.
  • El riel guía romboidal es de uso estándar para los procesos de soldadora.
  • La profundidad de la garganta óptima es de 950mm.
  • Un cilindro de un golpe está integrada en esta máquina, aunque un cilindro doble y un cilindro servoeléctrico compatibilizan con nuestro equipo. Estos dos cilindros son opcionales.
Parámetros técnicos
Modelo # DN-50-** DN-80-** DN-100-** DN-125-** DN-150-** DN-200-** DN-250-** DN-300-** DN-500-**
Capacidad nominal KVA 50 80 100 125 150 200 250 300 500
Fuente de alimentación V/￠/Hz 380/1PH/50HZ
Corriente primaria máxima A 94 150 187 234 280 374 465 560 930
Cable primario MM2 25 50 50 120 120 120 120 2*120 3*120
Corriente de derivación máxima A 24000 25000 26000 28000 34000 38000 42000 46000 76000
Ciclo de servicio nominal % 50 50 50 50 50 50 50 50 50
Tensión en vacío secundario V 6.1 7.6 8.6 9.5 11.2 13.5/10.5 13/11 16.0/12.0 18.0/14.0
Tamaño de cilindro de soldadura ￠*L ￠100*60 ￠125*100 ￠160*100 ￠160*100 ￠200*100 ￠200*100 ￠200*100 ￠200*100 ￠250*150
Presión de funcionamiento máxima @ 0.5MPa N 3900 6000 10000 10000 15000 15000 15000 15000 24000
Presión de aire comprimido MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consumo de agua fría L/MIN 8 8 8 8 10 14 14 14 14
Consumo de aire comprimido L/ punto de soldadura 2.28 3.56 5.84 5.84 9.24 9.24 9.24 9.24 14.43
Profundidad de garganta MM 370 540 540 540 540 528 528 * *
Espacio del brazo MM 329 364 364 364 364 425 425 * *
Tamaño de electrodo MM φ25 φ30 φ30 φ30 φ30 φ30 φ30 * *
Dimensiones H(MM) 1472 1803 1803 1803 1803 1803 1803 * *
L(MM) 959 1284 1284 1284 1284 1269 1269 * *
W(MM) 430 500 500 500 500 560 560 * *

Heron fabrica máquinas de soldar de manera profesional. Desde el año 1997, hemos estado proveyendo máquinas de soldar por punto y resistencia MFDC, máquinas de soldar por resistencia de descarga de condensador, y sistemas de soldadura robóticas para clientes de todo el mundo.
